为什么刚出模的产品看着挺好，放一晚就裂了？为什么透明的PC壳子，装配后看过去像有一团雾？

其实，这些都是内应力在作祟。

在塑料制品的成型过程中，充填速度、保压压力、模具温度等工艺参数的细微偏差，都会导致高分子链在制品内部发生不均匀取向或冻结，从而产生我们看不见的内应力。这种应力如同埋在零件里的“定时炸弹”，在喷涂、组装甚至仓储运输中，一旦受到外力或化学溶剂的刺激，瞬间就会导致开裂、翘曲或发白。

今天，我们就来深入聊聊塑料制品内应力检测仪。它是如何工作的？我们该如何选购？以及它到底能帮我们解决什么实际问题？

一、为什么必须检测内应力？产品优势解析

在过去，老师傅检测应力往往是“凭经验”，用肉眼观察偏光片下的颜色变化，不仅主观性强，而且无法量化。新一代的内应力检测仪，正将质量管理从“定性”推向“精准定量”。

1. 告别“肉眼估计”，实现高精度量化

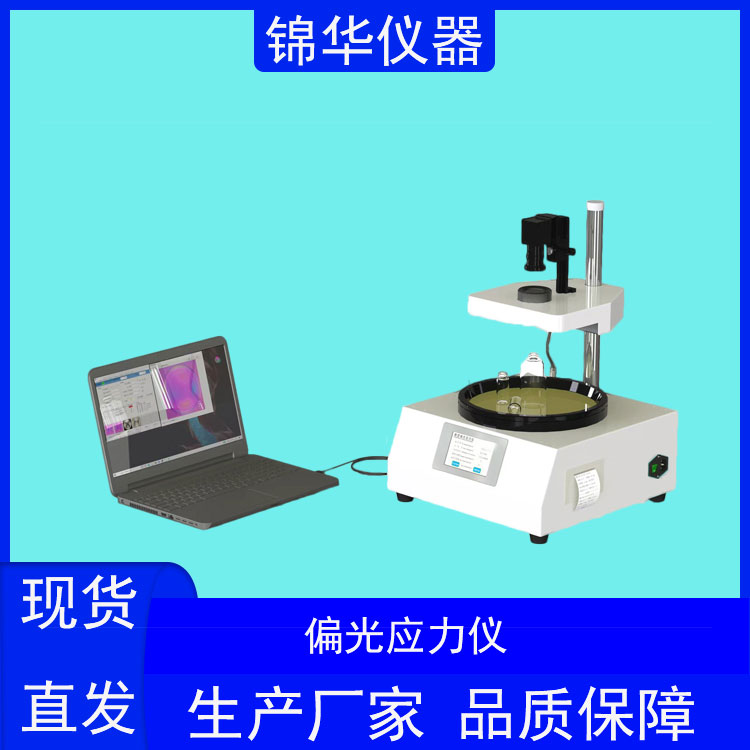

传统方法很难界定“有多大应力”，而现代仪器采用光程差定量测量技术。例如济南锦华仪器YLY-01C等设备，测量精度可达≤2nm，能够精确捕捉材料内部0.1nm级别的光学延迟变化。这种精度，人眼根本无法企及。

2. 非破坏性，无损检测
这是物理光学检测最大的优势。你不需要切开产品，也不需要做破坏性测试，哪怕是价值昂贵的成品光学镜片，直接放进检测区，就能无损获得内部应力状态。

3. 辅助工艺优化（NPI阶段神器）
通过定量的应力分布数据，工程师可以反向推导注塑工艺。比如，若发现浇口附近应力过大，可以通过调整保压压力或延长冷却时间来优化，这比盲目“试错”要高效得多。

二、硬核拆解：它是如何看见“应力”的？

很多人觉得这仪器很玄乎，其实它的核心原理基于物理学中的——光弹性效应。

1. 基本原理：双折射
正常情况下，塑料（如PC、PMMA、PS）是各向同性的，光通过时速度一致。但当制品内部存在内应力时，高分子链会定向排列，材料暂时变成了各向异性。此时，入射的偏振光会被分解成两束振动方向垂直、速度不同的光，这就是“双折射”。

2. 光路的“魔法”
一台标准的检测仪内部通常包含：光源 -> 起偏镜 -> 样品 -> 检偏镜 -> 相机/人眼。

起偏镜会将普通光变成线偏振光。

当这束光穿过有应力的塑料件时，由于双折射效应，两束光之间会产生 “光程差”。

最后通过检偏镜分析，以及敏感色片（全波片） 的干涉作用，原本看不见的应力就转化为了我们可以观察到的干涉色带。

3. 从图像到数据
现在的智能设备不仅仅是让你看颜色。通过CMOS相机捕捉图像，算法会基于公式计算光的强度变化，精确解析出应力的数值（Pa） 和方向（角度）。这就是为什么仪器能输出具体的MPa数值和三维云图的原因。

三、操作与维护：小白也能上手的指南

虽然设备看起来很精密，但现在的内应力检测仪设计得越来越人性化。

操作流程（三步走）：

准备：打开设备电源，LED光源（冷光源，无需预热）即亮。将透明塑料制品清洁干净，放在样品载台上。

观察与测量：通过目镜观察或点击软件“采集”。对于数显型号，旋转检偏镜至视野最暗或特定颜色消失，读取角度编码器数值，设备自动换算为光程差（nm）。对于成像型号，只要点击“拍照”，5秒钟内软件直接输出应力分布图。

判定：对照标准（如GBT 4545等），判断产品是否合格。

维护小贴士：

防尘防潮：光学镜片最怕发霉和灰尘。设备应放置在干燥柜中，长期不用需盖好防尘罩。

禁止手摸：绝对不可以用手触摸起偏镜和检偏镜表面。如果有灰尘，用洗耳球吹掉；若有油污，需用专用的擦镜纸蘸取酒精轻轻擦拭。

LED光源：现在的设备多采用LED光源，寿命长（通常上万小时），但也要注意散热，避免长时间连续开机导致过热影响偏振片寿命。

四、选购指南：哪种“神器”适合你？

市面上内应力仪型号众多，从几百元到几十万元不等。怎么选？看你的应用场景。

第一类：定性观测型（经济型）
适合小型注塑厂、来料检验。

特点：体积小，只有目镜和简易光源，没有复杂的读数系统。

选购点：建议选择视野大（如150mm以上）且带有全波片（敏感色片） 的型号。它能将应力显示为鲜明的彩色条纹，便于快速筛选。

代表场景：看PET瓶胚是否有过大的应力导致爆瓶。

第二类：数显定量型（实验室/质检型）
适合质检机构、大厂实验室。

特点：配备角度编码器和光程差计算模块。

选购点：关注精度（市面主流精度在0.1nm-2nm波动）和重复性。如果测试标准严格，必须选择满足GB/T 4545或DIN 52341标准的设备。

代表场景：检测光学镜头、导光板必须知道具体的“nm”数值是否在图纸公差内。

第三类：成像扫描型（研发/高端制造型）
适合光学级产品、精密汽车零部件、模具调试。

特点：内置CCD/CMOS相机和强大的分析软件。

选购点：关注视场大小（是否能放下一模多穴的产品）、测量速度（是否超过6秒）以及分辨率（能否识别细小的应力集中点）。

代表场景：分析PC透明面壳的浇口应力分布，寻找开裂的根源。

五、实战案例与数据：用事实说话

为了让大家更直观地感受到仪器的威力，这里分享一个实测案例。

背景：某厂家生产的PC透明面壳，在后续喷漆后出现批量开裂。客户怀疑是注塑内应力过大。

检测过程：
工程师将PC面壳放入应力检测仪中，使用敏感色法（520nm绿光光源）。仅用了5秒，软件便生成了应力分布伪彩图。

实验数据与结果：

应力分布可视化：图像显示，在浇口根部位置呈现明显的“红色/黄色”（对应高应力区），而边缘呈现蓝色/黑色（低应力区）。

定量数据输出：

整体最大延迟量（Rmax）：26 nm。

平均延迟量（Rave）：6.2 nm。

应力集中点峰值：浇口处局部高达26 nm。

改善验证：工程师根据应力图，建议将注塑的保压时间从8秒缩短至6秒。

结果：调整工艺后，再次用仪器测量，Rmax峰值从26nm下降至18nm。后续跟进显示，喷漆后的开裂率降低了15% 。

总结：有了这台仪器，我们不再需要“蒙”工艺参数。看到红色，就知道应力大；调成绿色，产品就安全。这就是科学数据赋能生产的魅力。

结语
在这个追求“零缺陷”的工业时代，塑料制品内应力检测仪早已不是遥不可及的科研设备，而是保障良率的常规武器。无论你是要解决棘手的开裂问题，还是要做高端的光学导光板，把钱花在检测上，永远比花在赔付客户上更值。
