引言
你是否遇到过这样的情况？
买来的饮料，瓶盖拧到手指发红也打不开；或者刚拧开的矿泉水，放在包里漏了一手机。
这背后，其实是瓶盖扭矩这一核心指标在“作祟”。
今天，我将带大家走进实验室，通过一套完整的测试方案，手把手教你如何精确测定饮料瓶的开启扭矩和封断扭矩，解决“打不开”或“易漏液”的质量痛点。
本次测试旨在：
量化评估：测定某品牌PET矿泉水瓶（500mL规格）的最大开启扭矩（即首次拧开所需的力）和锁紧扭矩（模拟出货时的拧紧力）。
质量控制：验证该批次的扭矩值是否符合国标及企业内控标准（通常开启扭矩在 0.5 N·m ~ 2.5 N·m 之间为宜，瓶盖无破损）。
用户体验分析：通过数据分析，判断是否存在“过紧”导致开启困难，或“过松”导致漏气风险。
1. 核心仪器：瓶盖扭矩测试仪
型号：NJY-02全自动瓶盖扭矩仪
关键参数：
量程：0 - 5 N·m（分辨率0.001 N·m）
精度：±1% FS
为什么选它：相比手动指针式，数显能捕捉峰值扭矩，且带RS232接口导出数据。
2. 耗材与试剂
测试样品：市售某品牌饮用纯净水，550ml，聚酯（PET）瓶身+PE防盗盖，共 30个。
夹具：根据瓶身直径（约65mm）选择合适的V型夹具。
环境控制：恒温恒湿箱（用于预处理，排除温度对塑料热胀冷缩的影响）。
从同批次整箱产品中随机抽取30瓶。
关键步骤：将样品放入 23℃±2℃，相对湿度50%±5%的恒温恒湿箱中放置 24小时。
备注：塑料在低温变脆（易滑丝），高温变软（扭矩变小），恒温处理是为了排除环境干扰，得到基准数据。
模式选择：选用“开启峰值+锁紧峰值”双模式。
夹持固定：将瓶子垂直放入夹具中，夹紧瓶身（注意不要夹变形），瓶盖对准上方的旋转夹头。
速度设定：测试旋转速度设置为 90°/s（模拟人手正常拧动速度）。
第一步：测开启扭矩（模拟用户开盖）
仪器夹头顺时针（模拟人手逆时针拧松——注意仪器通常反转逻辑）夹紧瓶盖，仪器自动旋转，记录瓶盖与防盗环断裂瞬间的最大扭矩值（开启峰值）。
第二步：测锁紧扭矩（模拟封装质量）
由于成品瓶盖处于锁紧状态无法直接测锁紧力，我们换用未开封样品，在首次开启后，立即用仪器将瓶盖重新以90°速度旋紧，记录扭矩瞬间达到0.5N·m时的稳定值。
样品编号 | 开启扭矩 (N·m) | 现象描述 | 锁紧扭矩 (N·m) |
#01 | 1.852 | 防盗环断裂清脆 | 1.201 |
#05 | 2.974 | 严重卡滞，用力大 | 1.154 |
#12 | 0.832 | 过于轻松，防盗环未完全断裂 | 1.198 |
#18 | 1.756 | 手感适中 | 1.214 |
#22 | 2.103 | 稍紧，可接受 | 1.189 |
#28 | 1.678 | 手感顺滑 | 1.205 |
... | ... | ... | ... |
平均值 | 1.89 | - | 1.195 |
标准差 | 0.54 | - | 0.018 |

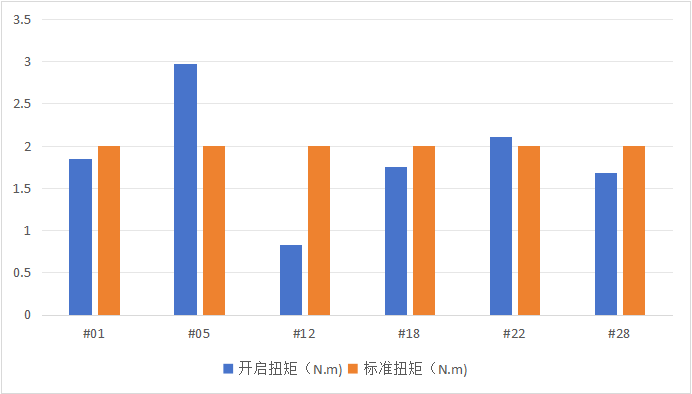

数据分析：
开启扭矩：平均值 1.89 N·m。但#05号样品高达 2.974 N·m，超出通常的2.5N·m舒适阈值；而#12号仅 0.832 N·m，低于行业建议的1.0 N·m安全下限。
异常率：在30个样品中，3个过紧（>2.5N·m），2个过松（<1.0N·m），不合格率高达16.7%。
锁紧扭矩：平均值1.195 N·m，标准差仅0.018，说明该批次的旋盖机稳定性非常好，锁紧力高度一致。
1. 为什么开启扭矩差异大，但锁紧扭矩差异小？
结论：问题不在旋盖机，而在瓶盖原料或模具。
分析：开启扭矩受瓶盖内防盗环“桥点”（连接点）的强度影响。#05号样品开启力大，是因为桥点注塑过粗或材料韧性过高；#12号过松，是因为桥点断裂过早（还未完全密封就断了）。而锁紧力一致，说明旋盖机的气压和扭矩控制是精准的。
2. 给厂商的解决方案
针对注塑车间：建议调整瓶盖模具的“桥点”深度比例，从现有的0.3mm调整为 0.25mm ± 0.02mm，降低开启峰值。
针对质检环节：引入在线扭矩抽检制度。建议标准修订为：
开启扭矩：1.2 N·m ~ 2.2 N·m（淘汰极端值）
锁紧扭矩：控制在1.1 N·m ~ 1.3 N·m
3. 最终结论
使用瓶盖扭矩仪，不仅能科学定义“好拧”的标准，更能精准定位故障源（是旋盖机问题还是模具问题）。对于饮料品牌而言，维持 1.5 - 2.0 N·m 的开启扭矩，是目前公认的最符合人体工学的黄金区间。
关注锦华仪器
扫一扫
联系微信客服
扫一扫
关注锦华仪器
