在制药行业中，有一个“隐形杀手”常常被忽略——玻璃输液瓶的内压力耐受能力。
你有没有想过？一瓶500ml的葡萄糖注射液，在海拔4000米的高原运输时，内外压差可能导致玻璃瓶爆裂；在高温灭菌阶段，瓶内液体膨胀产生的压强足以撑破有微裂纹的瓶身。
为什么有些批次的输液瓶在灌装线上就莫名其妙“自爆”？为什么明明出厂合格的瓶子，到了客户手里却出现渗漏？
这一切的答案，都指向了一个核心指标：耐内压力。
今天，将依托2025版《中国药典》的最新要求，手把手带大家实操一轮输液瓶耐内压力测试。这不仅仅是一份说明书，更是一份包含真实数据与失效分析的避坑指南。
在制药行业，包装材料（包材）的质量直接决定了药品的生命周期。
本次实验的核心目标在于：通过模拟输液瓶在灌装、灭菌、运输及存储过程中可能遇到的内部压力负荷，定量评估其结构强度。
具体验证指标：
合格性判定：输液瓶是否能承受药典规定的标准压力（通常为0.8MPa或1.2MPa）而不破裂。
极限爆破测试：测定样品破裂时的极限压力值（Pmax），评估生产批次的一致性。
失效模式分析：观察瓶子破裂的位置（瓶身、瓶肩或瓶底），反推生产工艺中的薄弱环节。
为了确保数据具备绝对的说服力，本次测试选用的设备完全符合 《2025版中国药典》通则4017 及 GB/T 4546-2008 标准。
类别 | 品名 | 关键参数/要求 | 备注 |
核心仪器 | 全自动玻璃容器耐内压力测试仪 | 型号：NNY系列； 压力范围：0.5~6MPa； 分辨率：0.01MPa； 升压速率：0.4~0.58MPa/s（线性可调） | |
辅助工具 | 定制密封夹具 | 适配A、B两种不同厂家的输液瓶瓶口 | 硅胶密封圈，防止漏气 |
耗材 | 注射用水 | 电导率≤1.0μS/cm | 作为加压介质 |
耗材 | 标准胶塞与铝盖 | 与输液瓶匹配 | 确保瓶口密封性 |
环境 | 恒温恒湿箱 | 温度控制精度±2℃ | 用于样品预处理 |
为保证数据的可复现性，我们严格按照以下SOP（标准作业程序）执行。
取样：随机抽取两个不同厂家（A厂、B厂）的250ml玻璃输液瓶各10个。
外观检查：在光照度800-1000lx下目测，剔除有明显气泡、裂纹或结石的样品。
环境平衡：将样品置于 23℃±2℃、50%±10%RH 的环境中静置 24小时。这一步至关重要，如果瓶子温度不均，测试结果会有偏差 。
注水：将测试仪的水箱加满注射用水。
装夹：将输液瓶倒扣或正置（依设备型号而定）固定在密封夹具上，通过液压或气动方式压紧瓶口。
关键参数设定：
测试模式：递增性试验（逐渐加压直至破裂）。
升压速率：0.58 MPa/s ± 0.1 MPa/s。注意：不同标准此参数不同，2025药典对此有更严苛的实时监控要求 。
终止条件：样品破裂或达到设备最大量程。
点击“开始测试”。设备自动向瓶内注入高压液体并升压。软件实时记录压力值，当瓶子爆裂的瞬间，系统自动锁存最大耐压值（Pmax）。
测试完成后，我们拿到了两组非常有意思的数据。A厂是国内某老牌大厂，B厂是新供应商。

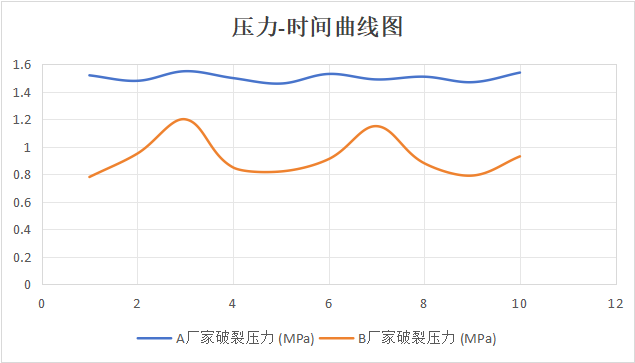

表1：输液瓶耐内压力测试原始数据表
样品编号 | A厂家破裂压力 (MPa) | B厂家破裂压力 (MPa) | 判定标准 (≥1.0MPa) |
#1 | 1.52 | 0.78 | A厂合格 / B厂不合格 |
#2 | 1.48 | 0.95 | A厂合格 / B厂不合格 |
#3 | 1.55 | 1.20 | A厂合格 / B厂临界 |
#4 | 1.50 | 0.85 | A厂合格 / B厂不合格 |
#5 | 1.46 | 0.82 | A厂合格 / B厂不合格 |
#6 | 1.53 | 0.91 | A厂合格 / B厂不合格 |
#7 | 1.49 | 1.15 | A厂合格 / B厂临界 |
#8 | 1.51 | 0.88 | A厂合格 / B厂不合格 |
#9 | 1.47 | 0.79 | A厂合格 / B厂不合格 |
#10 | 1.54 | 0.93 | A厂合格 / B厂不合格 |
平均值 (X̄) | 1.505 | 0.926 | - |
标准差 (SD) | 0.029 | 0.131 | - |
合格率悬殊：
A厂家：合格率100%，且平均耐压值高达1.5MPa，远超国标，表明其退火工艺和材料均匀性控制极佳。
B厂家：合格率仅20% （只有2个过了1.0MPa），且波动极大（标准差0.131，说明制造工艺不稳定）。
失效模式观察：
A厂破裂点全部在瓶身中部，呈标准的“爆裂口”，这是玻璃瓶受压的正常失效模式（环向应力最大处）。
B厂有4个样品在瓶底与瓶身连接处破裂。这说明该厂家的瓶底存在应力集中或玻滴分布不均匀的问题。这种瓶子在冷热交替（如灭菌环节）中极易自爆。
这里要画一下重点：
很多企业只做“通过性”试验（比如只打到0.8MPa，看漏不漏）。这其实有很大的隐患。
我的建议是： 即使国标只要求0.8MPa，如果你的产品均质性好，应该能达到1.2MPa以上。如果你发现瓶子总是在1.0MPa就爆，虽然合格，但说明工艺已经出现了波动，需要警惕。
新药典强调了 “动态监测” 。
以前只是看爆不爆，现在需要看 “P60值” （即加压60秒时的压力值）和实时曲线。如果你的曲线不是平滑上升，而是出现锯齿状抖动，说明玻璃内部已有微裂纹在扩张，这属于疲劳失效，在长期存储中风险很高 。
这是新手常见问题。如果测试时总是“漏气”而非“爆裂”，数据一定是无效的。
原因：瓶口密封圈老化，或者铝盖/胶塞压合不紧。
解法：检查夹具的O型圈，或者适当增加瓶口的锁紧扭矩。
输液瓶虽小，却是药品安全的第一道防线。通过今天的测评可以看到，一台高精度的耐内压测试仪，加上标准化的操作，足以让劣质包材无所遁形。
如果你是药企的QA或生产负责人，建议将“耐内压测试”从抽检改为每批必检，尤其是在更换供应商或季节性温度变化大的时候。
济南锦华仪器深耕包装材料检测领域，一直致力于为客户提供高性价比的整体解决方案，公司提供从设备选型到方案优化的全流程支持，满足行业内不同客户的品控需求，期待与各行业内的企事业单位真诚合作。
关注锦华仪器
扫一扫
联系微信客服
扫一扫
关注锦华仪器
