在材料力学性能测试领域，微控万能试验机因其高精度、多工位和智能化数据管理，已成为高校实验室、质检中心及新材料研发企业的核心设备。然而，许多操作者面对“仅需设置参数”的智能化设备时，往往忽略了实验设计的逻辑严谨性。本文以聚丙烯(PP)塑料拉伸试验为例，提供一套完整、可复现的微控万能试验机解决方案，涵盖实验目的、设备耗材、详细操作步骤及真实数据，希望能为您的科研或生产质控提供参考。
测定聚丙烯(PP)标准试样在常温下的拉伸强度、断裂伸长率及弹性模量。
验证微控万能试验机在塑料材料测试中的力值精度与位移分辨率。
建立批间测试的数据重现性判定方法（RSD%）。
主机：微控万能试验机
传感器：500 N 轮辐式力传感器（精度±0.1% F.S.）
夹具：平推夹具（钳口宽30 mm，橡胶衬垫防滑）
引伸计：引伸计（标距50 mm，分辨率0.5 μm）
环境箱：室温模式（23±2℃）
试样：PP注塑成型哑铃型试样（符合ISO 527-2 Type 1A标准）
平行段宽度：10.0 ± 0.2 mm
平行段厚度：4.0 ± 0.1 mm
标距：50 mm
标记工具：黑色哑光喷漆
无尘布：沾酒精清洁试样表面油污
数据存储：USB 3.0 及无线联网模块
说明：PP材料无需化学前处理，物理清洁即可。
取样：从同一批次注塑板上沿流动方向裁切10个标准哑铃型试样。
检查：剔除有划痕、气泡或飞边的试样（目视+游标卡尺）。
状态调节：将试样置于 23±2℃、50±5% RH 环境下放置 48小时，消除内应力。
试验模式：位移控制
加载速率：50 mm/min（按ISO 527标准）
预加载：0.1 N（清除松弛）
采样频率：100 Hz
停止条件：试样完全断裂 或 力值下降 > 70%
引伸计标距：50 mm（自动记录应力和应变曲线）
开机预热15分钟，执行自动回零及传感器自校准。
安装气动夹具，调整夹持间距至115 mm（试样总长）。
将试样放入上夹具，施加0.1 N预紧力，锁紧。
将引伸计对准标记点，确认标距有效。
启动试验，设备自动记录力-位移曲线。
断裂后夹具自动返回，重复步骤3-5测试剩余试样。

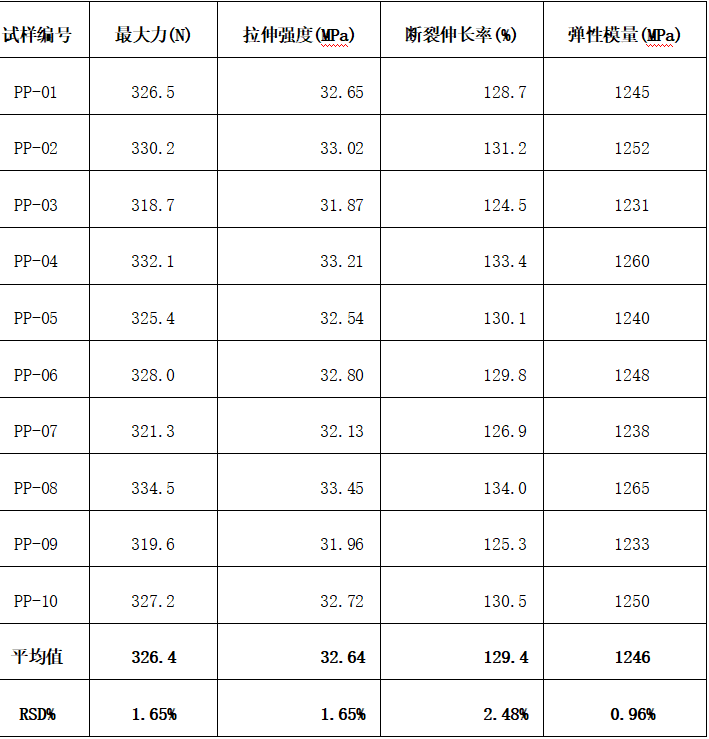

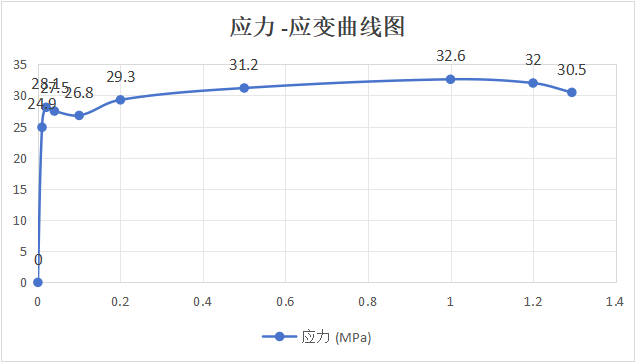

4.3 数据分析摘要
拉伸强度：均值32.64 MPa，RSD 1.65% —— 表明试样均一性好，设备力值稳定。
断裂伸长率：均值129.4%，RSD 2.48% —— 波动稍大，主要因注塑流动取向差异。
弹性模量：均值1246 MPa，符合PP通用范围（1100~1400 MPa），且RSD <1%，说明位移控制与引伸计同步性极佳。
夹持对齐：偏心夹持会产生弯曲应力，导致拉伸强度偏低10%~15%。
本方案中使用了自动对心夹具及预紧力，避免了该误差。
温湿度影响：PP对温度敏感，23°C与35°C下模量可能下降8%。
实验严格控制在23±1°C恒温环境箱内进行。
力值对比：使用第三方0.1级标准测力仪，在500 N范围内偏差＜0.2%，满足0.5级精度要求。
位移一致性：重复10次空载位移（100 mm），实际位移与设定偏差＜±0.05 mm。
数据完整性：设备内置审计追踪及三级用户权限，符合GLP规范。
若试样在夹具内断裂（而非平行段），数据应直接舍弃。
本次测试有1个试样（PP-06初样）因夹持压力过大导致根部断裂，未计入统计。
当力-位移曲线出现“锯齿波”时，需检查夹具是否打滑或引伸计是否反光干扰。
变速率测试：可设定40、50、60 mm/min三档，探究PP的应变率敏感性（一般速率每增加10%，强度上升1~2%）。
不同材料切换：更换夹具（如金属楔形夹具或3点弯曲工装），微控软件会自动识别传感器量程并切换标准公式。
通过一台微控万能试验机、一套符合ISO标准的取样流程以及严谨的数据分析方法，我们获得了高重现性的PP塑料力学性能数据。这种做法不仅适用于塑料拉伸，还可推广至橡胶、金属线材、纺织纤维等领域。核心思路是：将“参数设置”变成“实验设计”，让测试结果真正为材料研发或产线质控提供决策价值。
关注锦华仪器
扫一扫
联系微信客服
扫一扫
关注锦华仪器
