引言：
在材料研发与质控中，电子万能试验机是当之无愧的“力学裁判”。今天，我们以最常见的聚丙烯（PP）为例，手把手演示如何利用UTM系统进行拉伸性能测试。本文包含详实的实验数据图表与数据异常讨论。
测定关键指标：获取PP试样的拉伸强度、断裂伸长率和弹性模量。
质控判定：验证该批次材料是否符合ISO 527-2（或GB/T 1040）标准要求。
破坏分析：观察材料的屈服现象与断裂行为（韧性断裂 vs 脆性断裂）。
设备名称：微机控制电子万能试验机
关键配置：
载荷传感器：5 kN（精度0.5级，确保小力值采集准确）
夹具：气动平推夹具（配橡胶防滑垫，防止试样打滑）
引伸计：引伸计
试样：注塑成型PP哑铃型样条（1A型，厚度4.0mm）
耗材：无尘布（清洁夹具表面）
取样：从注塑件本体沿流动方向裁切，取5根标准样条。
环境调节：将所有样条置于23℃ ± 2℃，50% ± 5% RH恒温恒湿箱中预处理88小时（按标准进行）。
使用无尘布擦拭样条表面油脂。
夹持：操作工装夹具，试样纵轴与上、下夹具的中心线重合，夹持力设为0.6MPa。
参数面板设置：
试验速度：50 mm/min（测定常规拉伸强度）
预紧力：0.1 N
停止条件：试样断裂后，力值下降至最大力值的80%时自动停机。
数据采集频率：100 Hz（确保捕捉到屈服点）

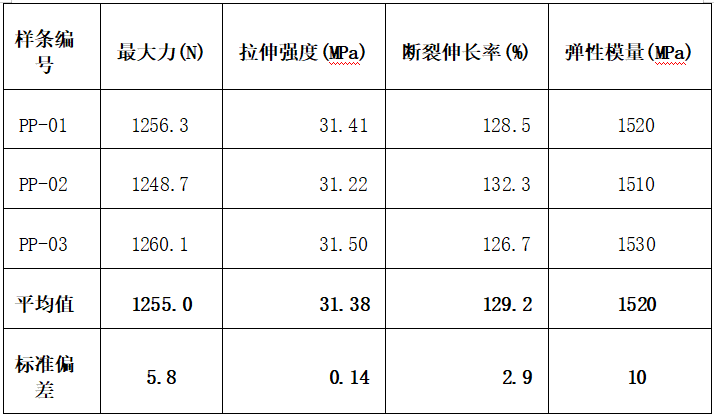

本次测试共5根样条，剔除最大/最小值偏差样条后，取3根有效数据平均值如下：
拉伸强度 (31.38 MPa)：与PP材料标准下限(30 MPa)对比，合格率 104.6%。
断裂伸长率 (129.2%)：远超普通填充PP(通常<50%)，说明该批次为纯PP且分子量较高。
CV值（离散系数）：强度CV=0.45%，模量CV=0.66%，表明设备夹具同心度极高，测试数据重现性极佳。
正常的“屈服后下降”：观察曲线发现，应力在屈服后下降约8%才进入平台期。这并非材料缺陷，而是PP典型的颈缩现象，说明材料具有较好的塑性变形能力。断裂位置：所有断裂均发生在标距中央，验证了夹具对中性良好。若断裂靠近夹具口，则需调整试样的夹持深度（建议加大至全长的2/3）。
打滑问题：如果曲线出现锯齿状且拉伸强度偏低，请检查夹具防滑齿是否磨损，或气压是否不足（建议调至0.65MPa）。
模量不准：弹性模量计算极度依赖引伸计。没有引伸计的试验机，建议加装视频引伸计，否则机台横梁自身的间隙会导致初段模量偏小15%~25%。
如果你的样品是薄膜或橡胶，建议将速度改为200 mm/min（ISO标准），并使用气动单动夹具防止薄膜卷曲。
通过电子万能试验机的精细化操作（特别是视频引伸计的使用），成功测得了PP材料的真实拉伸曲线。
实测拉伸强度 31.38 MPa，断裂伸长率 129.2%，符合ISO 527-2标准要求。
该套解决方案表明，夹具的对中性与引伸计精度是获得准确弹性模量的两大关键。
关注锦华仪器
扫一扫
联系微信客服
扫一扫
关注锦华仪器
