某食品包装企业在使用自动化包装机时，出现薄膜牵引阻力过大导致拉断，以及膜卷在放卷时跑偏的问题。本次实验旨在通过测定塑料薄膜的静摩擦系数（μs）和动摩擦系数（μk） ，评估其表面爽滑性是否符合自动化高速包装的要求（参考标准：GB/T 10006），并为生产工艺调整提供数据依据。
仪器设备：MXD-02 摩擦系数仪（满足GB/T 10006、ASTM D1894标准），配备200g标准滑块（尺寸63mm×63mm）。
耗材与试剂：
试样：客户提供的投诉批次PE薄膜（厚度50μm）。
对比样：生产线正常运行合格薄膜。
辅助工具：无尘布、双面胶带、剪刀、橡胶手套。
在薄膜卷横向均匀裁取8片试样，尺寸为80 mm × 200 mm。其中4片为纵向取样（机械方向），4片为横向取样。前处理：将试样在标准实验室环境（温度23±2℃，相对湿度50±10%）中状态调节至少24小时，以消除温湿度对分子间粘附力的影响。
夹持：将一片试样试验表面朝上，用双面胶带平整固定在试验台上，无褶皱。
包覆滑块：将另一片试样试验表面朝下包住滑块（200g），用胶带固定，确保试样不接触滑块边缘。
放置：将滑块无冲击地放置在试验台试样上方，连接力值传感器。
参数设置：
测试行程：150 mm。
测试：点击运行，仪器自动记录启动时的最大静摩擦力，以及滑动过程中的平均动摩擦力。
摩擦系数 μ = 摩擦力 F / 正压力 N （滑块质量200g，正压力约为1.96N）。
样品编号 | 描述 | 静摩擦系数 （μs） | 动摩擦系数 （μk） | 曲线形态 |
样品 A | 投诉批次 （问题膜） | 0.85 | 0.78 | 严重“粘滑”/锯齿状 |
样品 B | 合格对比样 | 0.32 | 0.28 | 平滑稳定 |

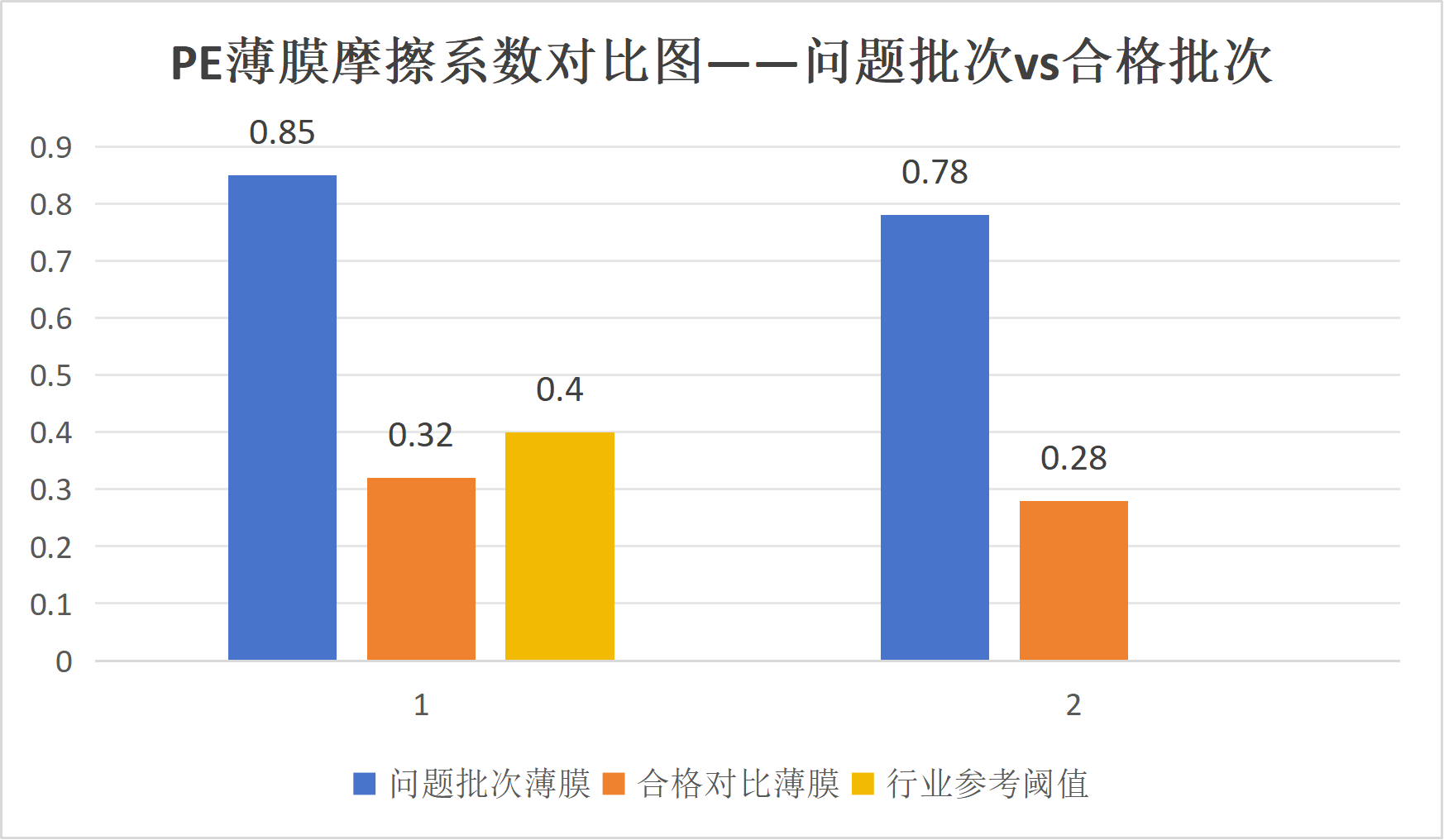

柱状对比图显示，问题薄膜的摩擦系数高达0.85，远超包装机通常要求的0.2-0.4范围
系数过高：问题薄膜的μs（0.85）远高于合格样（0.32）。在高速包装机上，过高的μs会导致薄膜难以起动，产生巨大张力，从而引发拉断或热封位置偏移。
粘滑现象：曲线呈现明显的锯齿状，说明该薄膜在滑动过程中存在“间歇性粘附-释放”现象，这是导致包装机纵封器抖动、噪音增大的直接原因。
结论：该批次PE薄膜摩擦系数过高，且动摩擦稳定性差，不适用于高速自动化包装。
解决方案：
配方调整：建议在生产中添加开口剂或爽滑剂，降低薄膜表面能。
熟化工艺：检查复合膜的熟化时间，避免爽滑剂被高温固化在膜卷内部。
温湿度控制：若在冬季测试，需注意低温会使薄膜表面助剂向内部迁移，导致摩擦系数上升，建议车间升温至25℃左右。
总结：利用薄膜摩擦系数测定仪不仅能量化材料的滑爽性能，还能通过力值曲线的形态诊断设备适应性问题，是包材企业把控质量的核心手段。
济南锦华仪器深耕包装材料检测领域，一直致力于为客户提供高性价比的整体解决方案，公司提供从设备选型到方案优化的全流程支持，满足行业内不同客户的品控需求，期待与各行业内的企事业单位真诚合作。
关注锦华仪器
扫一扫
联系微信客服
扫一扫
关注锦华仪器
