本信息由济南锦华仪器设备有限公司提供发布
精确测定聚酯薄膜（PET）样品的厚度分布，评估接触式测厚仪的测量精度与重复性，建立标准化的薄膜厚度检测流程，为产品质量控制提供可靠的数据支持。
仪器设备：
接触式测厚仪（型号：CHY-01），测量范围0-5mm，分辨率0.1μm，测头直径6mm，测头压力0.5N
标准校准块（50μm、100μm、200μm）
耗材与试剂：
PET薄膜样品（尺寸100mm×100mm）
无尘擦拭布、无水乙醇
从PET薄膜卷材上沿宽度方向等距截取5个测试点（标记为位置A～E），每个位置取3个平行样品，共15个样品。样品需平整无褶皱。
所有样品在恒温恒湿环境（23±2℃，50±5%RH）中静置24小时，消除应力与湿度影响。测试前用无水乙醇擦拭无尘布，轻拭样品表面去除油污与灰尘。
仪器校准：分别用50μm和200μm标准块进行零点校准和满量程校准，允许误差±0.5μm。
参数设置：测头下降速度2mm/s，测头压力0.5N，测量模式为“多点均值模式”，单点重复测量5次取平均值。
测量步骤：将样品平放在测量平台上，启动自动测量程序。每个样品按照中心一点和四角距边缘5mm处共5个测点进行测试。记录厚度值（单位：μm）。

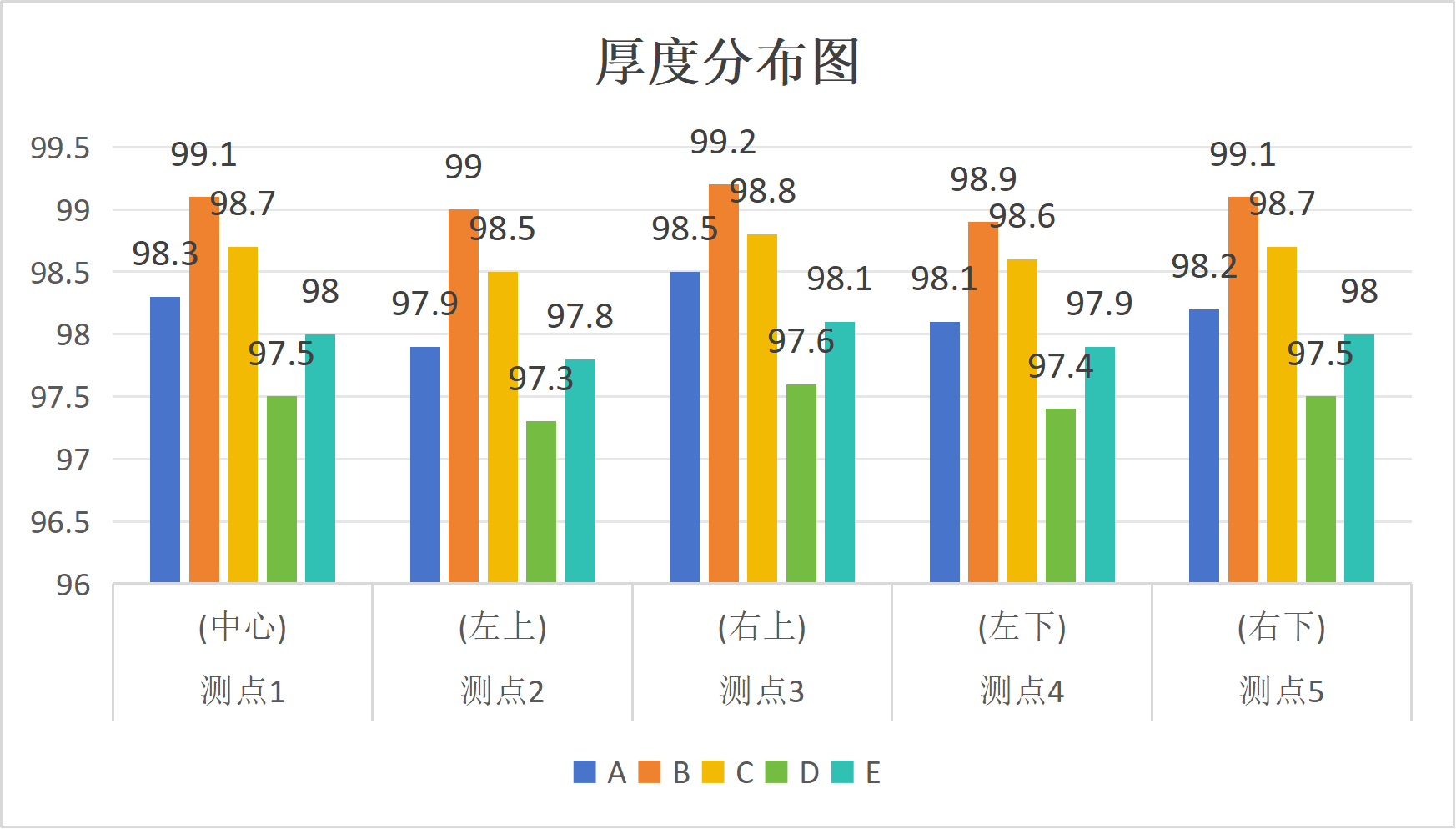

样品位置 | 测点1 (中心) | 测点2 (左上) | 测点3 (右上) | 测点4 (左下) | 测点5 (右下) | 均值±标准差 |
A | 98.3 | 97.9 | 98.5 | 98.1 | 98.2 | 98.20±0.22 |
B | 99.1 | 99.0 | 99.2 | 98.9 | 99.1 | 99.06±0.11 |
C | 98.7 | 98.5 | 98.8 | 98.6 | 98.7 | 98.66±0.12 |
D | 97.5 | 97.3 | 97.6 | 97.4 | 97.5 | 97.46±0.11 |
E | 98.0 | 97.8 | 98.1 | 97.9 | 98.0 | 97.96±0.12 |
整体均值：98.27μm 整体标准差：0.56μm
位置A～E的平均厚度呈小幅波动，位置D厚度偏低约1μm，可能与薄膜流延成型过程中的横向厚度不均有关。
重复性验证：选择A位置样品重复测量10次，测得厚度值分别为98.2、98.3、98.1、98.2、98.3、98.2、98.1、98.2、98.3、98.2（μm），平均值为98.21μm，标准差仅0.07μm，表明仪器重复性优异。
接触式测厚仪在此次实验中表现出以下优势：
高精度：分辨率达0.1μm，可清晰分辨1μm以内的厚度变化。
良好重复性：同一位置多次测量CV＜0.1%。
标准化过程：恒定测头压力和自动读数消除了人为误差。
需注意：对于表面硬度较低的材料（如软质橡胶），测头压力可能导致样品形变，此时应选用更小测头压力或非接触式方案。本实验中PET薄膜硬度适中，未出现压痕。
本方案建立的接触式测厚仪测试流程可稳定、精确地测量PET薄膜厚度，整体测量不确定度控制在±0.5μm以内。该方法适用于硬质塑料、金属箔、纸张、玻璃等片状材料的厚度检测，建议在质量控制中采用多点采样方案以全面评估厚度均匀性。
济南锦华仪器深耕包装材料检测领域，一直致力于为客户提供高性价比的整体解决方案，公司提供从设备选型到方案优化的全流程支持，满足行业内不同客户的品控需求，期待与各行业内的企事业单位真诚合作。
关注锦华仪器
扫一扫
联系微信客服
扫一扫
关注锦华仪器
