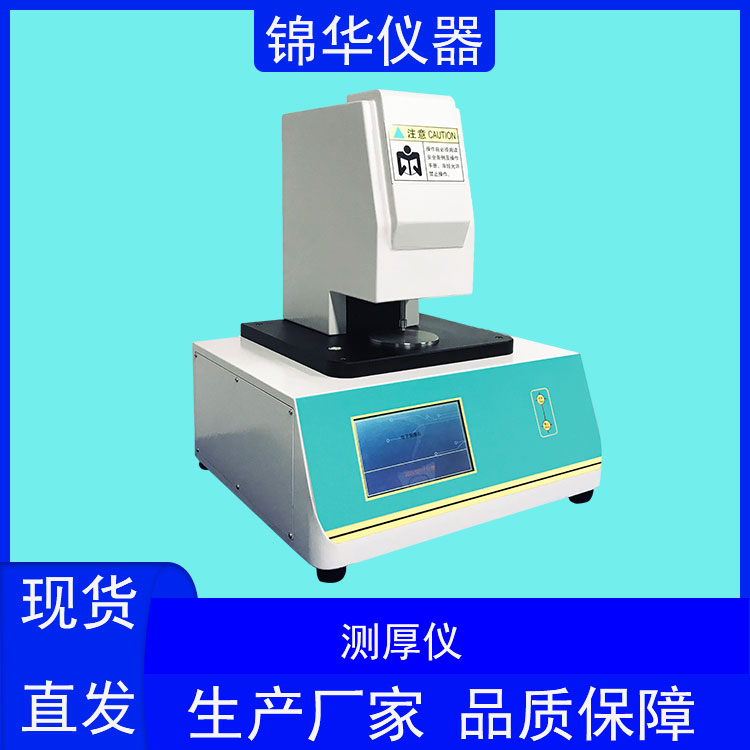

接触式测厚仪全解析：从原理到选型，一篇读懂

本信息由济南锦华仪器设备有限公司提供发布

产品优势：为什么接触式测厚仪仍是行业标配？

在薄膜、板材、涂层等厚度检测领域，接触式测厚仪凭借不可替代的优势，长期占据工业质检的核心位置。相比非接触式设备，它的最大特点是直接接触、读数精准、不受材料表面反光或颜色影响。无论测量金属箔、橡胶片、塑料膜，还是纸张、玻璃、涂层，只要探头与样品接触，即可稳定获取厚度数值。

现代接触式测厚仪已大幅优化了测头压力与提离速度，对软质材料的形变影响降至最低。例如测量发泡材料或胶带时，可选用低压力测头，避免压陷造成数据偏差。同时，设备通常支持多种测头互换，平面、弧面、凹凸面都能适配。

从成本角度看，接触式测厚仪购置与维护费用显著低于激光或X射线设备，且无需专业辐射防护或频繁校准。操作界面也日益智能化，很多型号可存储多组标准值、自动统计批次极差与均值，甚至通过蓝牙或USB导出报表。对于常规产线抽检和质量实验室而言，它是一台“买得起、用得稳、测得准”的基础利器。

工作原理：精密机械与电子传感的结合

接触式测厚仪的核心工作原理可概括为位移传感+恒定压力。设备内部包含一个高精度的线性位移传感器（常见为LVDT差动变压器或光栅尺），其一端连接可升降的测杆，测杆底部安装按标准规格制作的球形或平面测头。

测量时，操作员抬起测杆，将标准厚度块或待测样品放置于刚性砧座上，然后缓慢释放测杆。测杆在内部弹簧或气动装置驱动下下降，使测头以预设的恒定压力接触样品表面。此时，位移传感器会感应测杆相对于初始零位（直接接触砧座时）的移动距离，这个距离就是样品的厚度值。

关键在于压力恒定。如果压力过大，软质材料会被压扁导致读数偏小；压力过小，测头可能未紧密贴合。正规接触式测厚仪会明确标注符合ASTM D374、ISO 4593或GB/T 6672等标准规定的接触压力与测头直径，确保不同仪器间数据可比。

传感器采集到的微小位移信号经放大、模数转换后，由微处理器计算出厚度值，并实时显示在LCD屏幕上。部分高精度型号分辨率可达0.1μm，适用于锂电池隔膜、电容薄膜等高端应用。此外，设备内置校准程序：放上标准量块，仪器自动记录对应的电信号，建立测量曲线，消除机械磨损或温度漂移带来的误差。

操作与维护：四步上手，长期稳定

操作步骤：

开机预热：接通电源后让仪器稳定5~10分钟，特别是高精度型号。

清洁砧座与测头：用无尘布蘸取酒精擦拭接触面，避免灰尘、油污引起零点漂移。

零点校准：在无样品状态下合上测头，按“归零”键；随后用标准厚度块（建议接近待测产品厚度）进行示值校验，偏差超差时执行多点校准。

测量样品：抬起测杆，放置样品，轻缓释放。每个样品至少取3~5个不同位置测量，记录最大值、最小值与平均值。对于卷材，应沿横向均匀取样。

日常维护要点：

防冲击：严禁测杆自由落体撞击砧座，每次测量后应手动抬起测杆再取放样品。长期不用时，在测头与砧座间垫一张软纸。

清洁频次：每班次结束用软刷清理砧座区域；每周进行一次深度清洁与零点复核。

环境要求：避免阳光直射、振动及气流扰动。理想温度为20±2℃，湿度＜65%RH。

周期性计量：每半年或一年送第三方计量机构按JJG 989或类似规程检定，获取修正曲线。

测头检查：检查测头球面有无划痕或磨平，磨损后应及时更换原厂配件，否则误差可达5%以上。

选购指南：五个参数锁定合适机型

市面接触式测厚仪价格从几千到数万元不等，型号繁多。建议按以下顺序筛选：

测量范围与精度
先确认最大厚度（例如0~2mm，0~10mm等）。精度指标注意区分“分辨率”（显示位数）与“示值误差”。可靠产品的示值误差通常为±(0.5%读数+1μm)以内。对于超薄薄膜（＜10μm），应选分辨率0.1μm级，且配备气浮减震平台。

测头类型与压力
标准配置为平面测头（φ5~10mm）加球形测头（φ3~5mm）。软质材料用大平面低压力（＜0.5N）；硬质涂层可用小直径球头增加压强。最好选择测头可快换且压力可调（通过更换弹簧或气动调节）的型号。

符合标准
不同行业强制要求特定标准：薄膜ASTM D374，橡胶ISO 6943，纸张GB/T 451.3。如果产品需出口，优先选择明确标注对应标准测试参数的仪器，免去客户审核争议。

数据输出能力
如果产线需要实时采集数据，务必选带RS232、USB或Wi-Fi接口的型号，并确认配套软件能否自动生成统计报表（如SPC控制图）。否则人工抄写极易出错。

应用案例与实验数据

案例一：锂电池隔膜厚度均匀性控制
某隔膜生产企业要求厚度公差±0.5μm以内。原来使用红外测厚仪，因隔膜含有陶瓷涂层导致表面反射率波动，数据异常跳变。改用接触式测厚仪（测头直径5mm，压力0.3N）后，每卷取首、中、尾三段，每段横向测5点。实验数据显示：同一位置重复测量10次，标准差仅为0.12μm；与第三方计量数据偏差＜0.2μm。最终产品良率从92.3%提升至97.8%。

案例二：橡胶密封条压延工序快速抽检
某工厂原用卡尺测量，因操作人员力度不一，厚2mm的橡胶条测量值波动达±0.15mm。导入接触式测厚仪（带大平面测头，压力1.2N）后，按每2小时取样5次，每次3段。统计30组数据：仪器组内极差平均值0.04mm，而卡尺组为0.18mm。显著降低误判，且单次测量耗时从15秒缩短至5秒。

对比实验数据（软质PVC薄膜，标称厚度0.500mm）

接触式测厚仪（符合GB/T 6672）：平均值0.502mm，最大偏差+0.006mm

数显卡尺（手动夹持）：平均值0.496mm，最大偏差-0.017mm

超声测厚仪（未耦合涂层）：平均值0.489mm，数据跳跃且无法稳定

实验证明：对于软质或有涂层的材料，接触式方法重复性和准确性仍为最优。

结语

接触式测厚仪并非“老旧技术”，而是经过数十年工业检验的可靠工具。只要根据自身材料特性正确选型、规范操作、定期维护，它就能提供持续稳定的厚度数据。
