本信息由济南锦华仪器设备有限公司提供发布
“为什么我的包装袋在运输中总是破角？” “为什么同样的材质，这批货的柔韧性就差那么多？”
其实，很多品控问题的根源在于——材料抗冲击能力不达标。
今天，我们不谈虚的，直接带大家走进实验室，利用薄膜摆锤冲击试验仪，深度解析如何通过精确的数据，量化评估薄膜的韧性和抗穿刺能力。
本次实验旨在测定塑料薄膜在给定速度的摆锤冲击下，冲头穿透试样所消耗的能量。
通过这次测试，我们不仅能判断该批次的薄膜是否满足国标要求，更能为食品包装、医药包装及软包装企业提供抗冲击性能数据支撑，预测包装在仓储和运输过程中的破损风险。
为了保证数据的权威性，本次方案严格执行GB/T 8809-2015《塑料薄膜抗摆锤冲击试验方法》 及ASTM D3420标准。
1. 实验仪器： BCY-01 薄膜摆锤冲击试验仪
关键参数：
冲击能量： 1J、2J、3J（本次选用1J及3J量程，确保读数在满量程的10%-90%之间，减少误差）。
分辨率： 0.001J（高精度捕捉微小能量差异）。
冲头尺寸： Ф12.7mm 或 Ф25.4mm（半球形）。
试样夹口直径： Ф89mm 或 Ф60mm（标准选择）。
2. 耗材与试剂：
测试试样： 市面上常见的 PET/PE 复合膜（用于零食包装）和 纯PE膜（用于对比试验）。
取样器具： 标准裁切器（100mm × 100mm 或直径100mm圆形的专用取样刀）。
环境调节设备： 恒温恒湿箱（用于试样状态调节）。
实验过程必须严谨，任何微小的褶皱或张力不均都会导致数据漂移。
1. 取样与前处理
取样： 在样品幅宽方向上均匀随机裁取10个试样（本次实验分别取复合膜和纯PE膜各10片）。
状态调节： 这一点至关重要！将试样放入恒温恒湿箱中，在 23±2℃ 和 50%±10% RH 的环境中放置至少4小时。因为薄膜对温湿度极其敏感，未调节的试样数据是无效的。
2. 上样与分析（关键参数设定）
厚度测量： 在试样的中心点测量厚度（复合膜平均厚度：0.08mm；PE膜平均厚度：0.12mm）。
仪器校准： 打开BCY-01设备，通过“水平调整辅助系统”确认仪器水平，并通过电子面板进行“空摆”归零校正。
参数设定：
量程选择： 根据手感预估，复合膜较脆，选1J量程；PE膜较韧，选3J量程。
夹持： 点击“气动夹紧”，将试样平展无褶皱地放入夹具中，切记四周不能有过大的张力，否则相当于在测试前已经“拉伸”了薄膜。
测试： 点击“释放”按钮，摆锤自由落下，半球形冲头瞬间冲击并穿透薄膜。系统自动记录冲头穿透所消耗的能量，并显示在液晶屏上。重复上述步骤，测试10个试样。
实验结束后，仪器自动统计了数据。我们重点关注两个核心维度：平均冲击能量和数据均匀性。
1. 数据记录表
试样编号 | 试样类型 | 厚度（mm） | 单次冲击能量（J） | 数据偏差分析 |
1-5# | PET/PE 复合膜 | 0.080 | 0.521, 0.518, 0.525, 0.519, 0.522 | 数据高度集中 |
6-10# | 纯 PE 薄膜 | 0.120 | 1.852, 1.845, 1.621, 1.850, 1.849 | 存在明显离散值 |

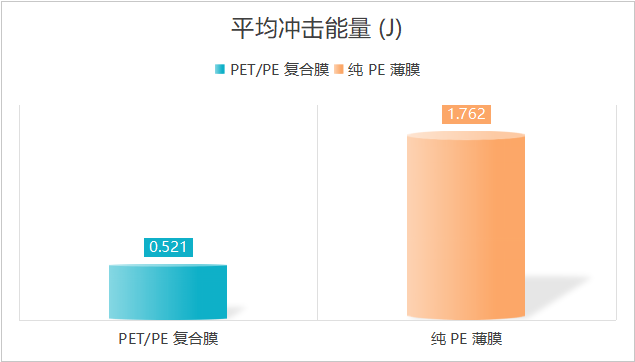

2. 图表分析
3. 深度讨论
韧性 vs 强度： 数据显示，虽然纯PE膜的厚度更大，且冲击能量值（约1.76J）远大于复合膜（0.52J）。这说明PE膜的延展性好，能吸收更多的冲击能量。
脆性断裂风险： 注意纯PE膜组中的 1.621J 数据点（见上表6-10#）。该值远低于同组其他数据。复盘发现，这可能是因为该取样点存在晶点或厚度不均。
结论： 如果只看平均值，纯PE膜合格；但结合这个低值点，说明生产工艺存在波动，在高速包装线上有潜在的破损风险。
复合膜的优势： PET/PE复合膜虽然绝对冲击值较低，但其断裂非常干脆，数据变异系数极小。这说明复合结构提供了更好的刚性，在受到重冲击时，它通过“硬抗”的方式保护内容物，但一旦超过阈值就会破裂。
通过这次利用BCY-01薄膜摆锤冲击试验仪的深度测评，我们得出以下结论：
设备的重要性： 高精度（0.001J）的摆锤冲击仪能有效识别材料批次间的细微差异，尤其是气动夹持系统，完美解决了手动夹持导致的人为误差。
数据指导生产： 对于需要承受跌落风险的包装，并非单纯“越厚越抗冲击”，材料的均匀性（无薄弱点）比厚度更重要。
建议： 对于高端复合膜包装，必须将抗摆锤冲击能量作为关键进出厂检验指标，建议单点值不低于标准规定的下限，且离散系数应控制在5%以内。
济南锦华仪器深耕包装材料检测领域，一直致力于为客户提供高性价比的整体解决方案，公司提供从设备选型到方案优化的全流程支持，满足行业内不同客户的品控需求，期待与各行业内的企事业单位真诚合作
关注锦华仪器
扫一扫
联系微信客服
扫一扫
关注锦华仪器
