包装材料“抗揍”能力谁说了算？深度解析薄膜摆锤式冲击试验仪

本信息由济南锦华仪器设备有限公司提供发布

前言：看不见的“内伤”，如何量化？

在包装行业，我们常常遇到这样的困扰：同一款包装膜，出厂时检测各项指标都合格，但到了客户手里，或者在冷链运输中，却出现了大量的破袋、泄露。这种“内伤”往往源于材料抗动态冲击性能的不足。

如果说厚度、拉伸强度是“静态”的体检报告，那么抗摆锤冲击性能就是“动态”的实战演习。今天，我们就来深度拆解这一关键检测设备——薄膜摆锤式冲击试验仪，看看它是如何成为包装材料“守门员”的。

第一部分：产品优势——告别“差不多”，拥抱数字化

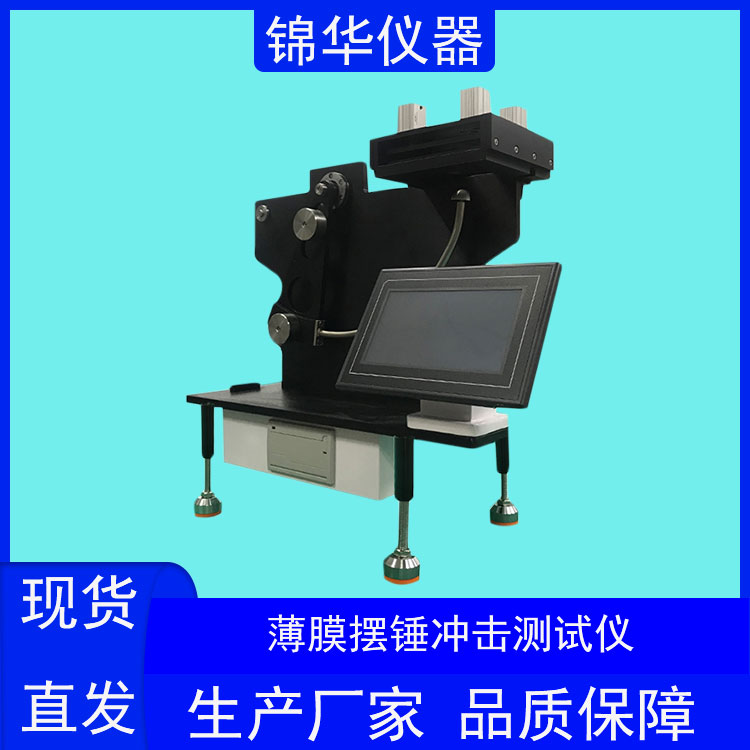

传统的薄膜耐冲击测试往往依赖手感或简单的落球测试，数据波动大且不可追溯。现代智能型摆锤式冲击试验仪（如BCY-01等型号）带来了颠覆性的技术优势。

首先，高精度与宽量程是其核心竞争力。目前的领先设备冲击能量可达3J（可扩展至5J），分辨率高达0.001J。这意味着设备不仅能测出材料是否破裂，更能精确捕捉到材料在破裂瞬间吸收了多少能量，哪怕是微小的配方调整都能在数据上直观体现。

其次，自动化程度极高。过去的机械式设备需要手动释放摆锤、手动记录角度，人为误差大。现在的设备普遍采用气动夹样与电子测量技术。操作员只需按动按钮，摆锤自动释放，测试结果直接显示在液晶屏上，并可通过RS232接口或软件系统上传至电脑进行数据分析与报告打印。这不仅消除了人为误差，还极大地提升了质检效率。

最后，卓越的重复性与稳定性。通过精密的加工工艺和电子水平调整辅助系统，确保了每一次冲击的受力点与角度的一致性，这是保证产品质量在线监控可靠性的基石。

第二部分：工作原理——能量守恒的“精准计算”

其核心原理基于经典的能量守恒定律和摆锤冲击原理。

简单来说，仪器配备了一个特定质量和形状（通常是半球形）的摆锤。测试开始时，摆锤被提升至一个固定的初始高度，此时它拥有一定的初始势能（E1）。随后，摆锤被释放，在重力作用下做圆弧摆动，将势能转化为动能，并以设定的速度冲击并穿透被气动夹具牢牢固定的薄膜试样。

在冲头击穿试样的过程中，材料会发生塑性变形、撕裂等，这个过程的阻力会消耗掉摆锤的一部分能量。摆锤穿透试样后会继续向上摆动，但由于能量已被试样消耗，它无法回到原来的初始高度。

仪器通过高精度传感器（或光电编码器）测量摆锤回摆的最高位置，从而计算出摆锤损失的能量差值（E1−E2）。这个差值，就是试样在破裂过程中所吸收的能量，也就是我们所说的“抗冲击能量”或“冲击强度”。这个数值越大，说明材料的韧性越好，越“抗揍”。

第三部分：操作与维护——细节决定仪器寿命

要保证数据的准确性，规范的操作与定期的维护缺一不可。

操作流程：

准备试样：按照GB 8809或ASTM D3420标准，裁切100mm×100mm的试样，确保无褶皱、无划痕。

参数设置：根据材料预估的韧性选择合适的摆锤容量（如1J， 2J， 3J）及冲头尺寸（通常为Φ12.7mm或Φ25.4mm）。

夹持试样：将试样平放在夹口上，踩下气动踏板或拧紧夹具，确保试样在受到冲击时不打滑，且受力均匀。这是避免“滑移”造成数据偏大的关键。

测试与读取：点击测试键，系统自动完成冲击并显示冲击能量值。

维护保养：
这是确保仪器长期稳定运行的关键。建议每日进行空摆试验——即不夹试样释放摆锤。如果仪器状态正常，空摆后指针应严格归零；若偏离零点，说明系统存在摩擦阻力，需立即排查。

日常维护中，务必保持摆轴和轴承的清洁。切忌给轴承加过量润滑油，以免因油液粘滞造成额外的能量损耗。长期不用时，应将摆锤卸下存放，防止主轴因长期受力发生弯曲变形。

第四部分：选购指南——分清“真智能”与“假自动”

市面上摆锤冲击仪种类繁多，作为平台博主，我建议从以下四点精准避坑：

看“驱动”方式：尽量避开纯手动机械式。选择气动夹持+气动释放的机型。气动系统能提供恒定的夹紧力，避免因人为操作力度不同导致的测试偏差。

看“量程”范围：不要只买单量程机器。现在的复合膜工艺复杂（如铝箔、EVOH高阻隔膜），刚性强且韧性高。建议选择量程可调（1J-3J） 的型号，甚至预留5J的扩展能力，以适应未来新材料的测试需求。

看“数据”输出：必须配备微机接口或微型打印机。实验室评审时，无法打印或导出原始数据的设备将面临淘汰。支持Lab数据共享系统的设备更适合现代化品控管理。

看“标准”符合度：确认设备是否严格执行 GB 8809-88 或 ASTM D3420 标准。特别是冲头直径（如Φ25.4mm）和夹板尺寸，必须符合国标规定，否则测试结果无效。

第五部分：应用案例与实验数据——用数据说话

为了让大家更直观地理解这项测试的意义，我们来看两组真实的实验数据：

案例一：冷冻食品包装的“低温对决”

某高端海鲜企业需要升级耐寒包装。测试人员使用摆锤冲击仪在 -40℃ 环境下对三种材料进行了测试：

结论：PE膜在低温下冲击强度衰减严重，而EVOH膜保持了极佳的韧性，虽然成本高，但破袋率从3.5%降至0.8%，综合成本反而更低。

案例二：粽子包装膜的柔韧性验证

在端午节食品包装检测中，某款粽子复合膜经BCY-01仪器测试，10组数据平均值为 1.275J（冲头Φ12.7mm），离散度极低（标准偏差仅0.02左右）。这说明该批次的薄膜在生产过程中固化工艺控制良好，添加剂分散均匀。若数据波动大，则提示混料不均或熟化不彻底。

结语

薄膜摆锤式冲击试验仪不仅是质检员手中的工具，更是包装工程师优化配方、降低成本的利器。如果你正在面临客诉率居高不下，或者想从“经验主义”转向“数据主义”，这台仪器绝对是不可或缺的硬件投入。希望今天的解析能帮你选对设备，读懂数据！
