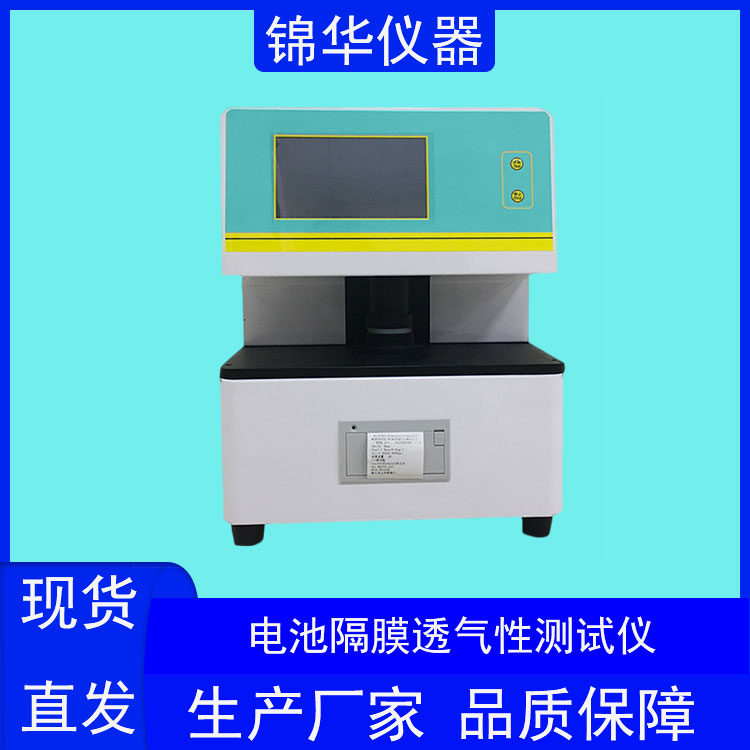

在锂电、储能、高端医疗等领域，隔膜材料的“呼吸”能力直接决定产品性能的优劣。今天，我们就来深度拆解电气隔膜透气度测试仪，从硬核原理到采购避坑，一篇文章帮你理清。
一、 产品核心优势：不止于“快”与“准”对于批量生产的隔膜企业，效率就是生命。现代透气度测试仪最大的优势在于自动化与高重复性。传统手动滑筒式仪器依赖人工读数，误差大且效率低。如今的主流设备普遍搭载气动夹持试样技术，力度一致，彻底告别人为操作误差。
其次，宽量程与高精度压力控制是核心硬指标。针对锂电隔膜这类高透过率材料，仪器需具备极高的传感器灵敏度。目前高端设备压力精度可达±0.01kPa，能精准捕捉微小的压力变化。
此外，设备支持多单位转换（如s/100ml、μm/(Pa·s)），无需人工换算即可满足不同行业标准，这是提升实验室工作效率的隐性优势。
市面上的主流电气隔膜透气度测试仪，核心原理遵循压差法（Gurley法）。简单来说，测试是在恒定温湿度环境下，将隔膜试样夹在上下测试腔之间密封，在试样两侧建立恒定的气压差（通常为1.22kPa），通过测量低压侧气体压力的变化或透过固定体积气体所需的时间，计算出透气率。
行业内最通用的衡量指标是Gurley值，其物理意义是：在1.22kPa压力下，100mL氧气透过1平方英寸隔膜所需的时间（秒）。这个数值直观反映了锂离子穿透隔膜的难易程度。值得注意的是，隔膜透气性是厚度、孔径、孔隙率和孔曲折度等多个结构参数的综合体现，透气度测试正是用最简单的方法，将这一复杂的微观结构影响量化了出来。
仪器操作虽已高度自动化，但规范操作是获得有效数据的基石。首先，取样至关重要：必须选取隔膜平整无褶皱、无缺陷的部位，按标准裁切（如60mm×60mm）。上机时，利用气动夹紧装置将试样平整放置于测试腔中心，确保无漏气。随后在软件中设定压差参数，点击开始，设备将自动完成抽真空、充气、测压及结果计算。
维护重点在于密封性与清洁。设备长期运行后，密封圈的磨损是导致漏气数据失准的首要原因，建议定期检查并更换。由于隔膜可能带有静电或表面有涂层脱落，每次测试后应用无尘布蘸取酒精轻轻擦拭测试下腔，避免杂质污染传感器。此外，仪器内置的温湿度传感器需定期校准，以确保环境补偿数据的准确性。
面对市场上纷繁的品牌，如何不踩坑？请盯紧这五个维度：
测试方法匹配度（重中之重）：明确你的下游客户执行什么标准。日系及部分高端电池厂多用王研式，而Gurley法（葛尔莱） 则更符合GB/T 36363等国标及欧美要求。两种方法结果不能直接换算，采购前务必确认清楚。
量程与分辨率：动力电池隔膜透气度通常在200-500秒/100ml左右，但若涉及研发或高透材料，需选择上限达10000秒甚至更高的宽量程设备。分辨率至少应达到0.001μm/(Pa·s)级别。
压力控制精度：这是数据重复性的命脉。务必选择压差控制精度在±0.01kPa以内的机型，且支持0-3kPa范围内的自由设定，以满足不同厚度材料的测试需求。
售后服务与校准体系：进口设备稳定性高，但配件昂贵、维修周期长；国产品牌服务响应快（48小时内），性价比突出。
五、 应用案例与实验数据
为了直观展示，我们看一组针对不同工艺隔膜的实测数据（测试标准：1.22kPa，100mL O2）：
样品编号 | 材质与工艺 | 厚度 (μm) | Gurley值 (s/100mL·in²·1.22kPa) |
1# | PP单向拉伸 | 20 | 319.86 |
2# | PP单向拉伸 | 23 | 334.38 |
3# | PP单向拉伸 | 40 | 780.00 |
4# | PP双向拉伸 | 20 | 296.87 |
5# | PP/PE/PP三层复合 | 20 | 308.64 |
数据解读：
厚度影响显著：1#和3#为同工艺PP膜，厚度从20μm增至40μm，Gurley值暴涨至780秒，证明锂离子通道延长，透气性急剧下降。
工艺差异明显：同为20μm厚度，双向拉伸的4#（296.87秒）比单向拉伸的1#（319.86秒）透气性更好。这是因为双向拉伸使微孔分布更均匀、孔径更合理，降低了锂离子的通过阻力。
重复性验证：在连续9次重复测试中，某隔膜样品的数据波动标准偏差S仅为5.3，CV%为2.49%，这证实了现代压差法透气度仪在排除人为误差后，具备极高的数据稳定性。
